publié le : 3 février 2023 - Catégorie : Électronique

En quoi une imprimante 3D est utile en électronique



Je suis actuellement en train de travailler sur un nouveau prototype d'objet connecté (mais chut, ça reste un secret jusqu'à la sortie). Mon fabricant habituel étant pour l'instant inaccessible, je me suis tourné vers les fabricants chinois.



Habituellement un circuit imprimé, c'est juste une plaque avec plein de composants bizarres soudés dessus (Il paraît que j'explique très bien aux personnes n'y connaissant rien en électronique, si si). Mais dans le cas où deux circuits doivent être assemblés, puis logés de façon bien particulière, il arrive qu'il soit difficile de s'imaginer le travail fini et donc de se rendre compte du résultat.



C'est là que l'impression 3D vient à la rescousse. Explications en images.



(Pour info, je travaille avec EAGLE pour la conception des circuits imprimés et avec Fusion360 pour la modélisation 3D)

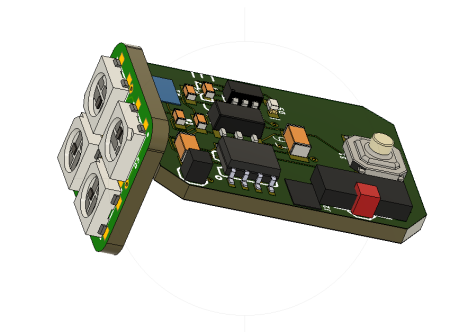

J'ai deux circuits imprimés qui seront assemblés au montage :







Le résultat une fois assemblé est exporté au format STL :







Le fichier est importé dans le logiciel d'impression (j'utilise une imprimante ANYCUBIC) et le fichier final est envoyé à l'imprimante. 2 heures et demie après, voilà :







L'impression est vraiment très précise avec les différents composants ainsi que certains trous de moins d'un millimètre de diamètre. Le résultat est vraiment bluffant.
